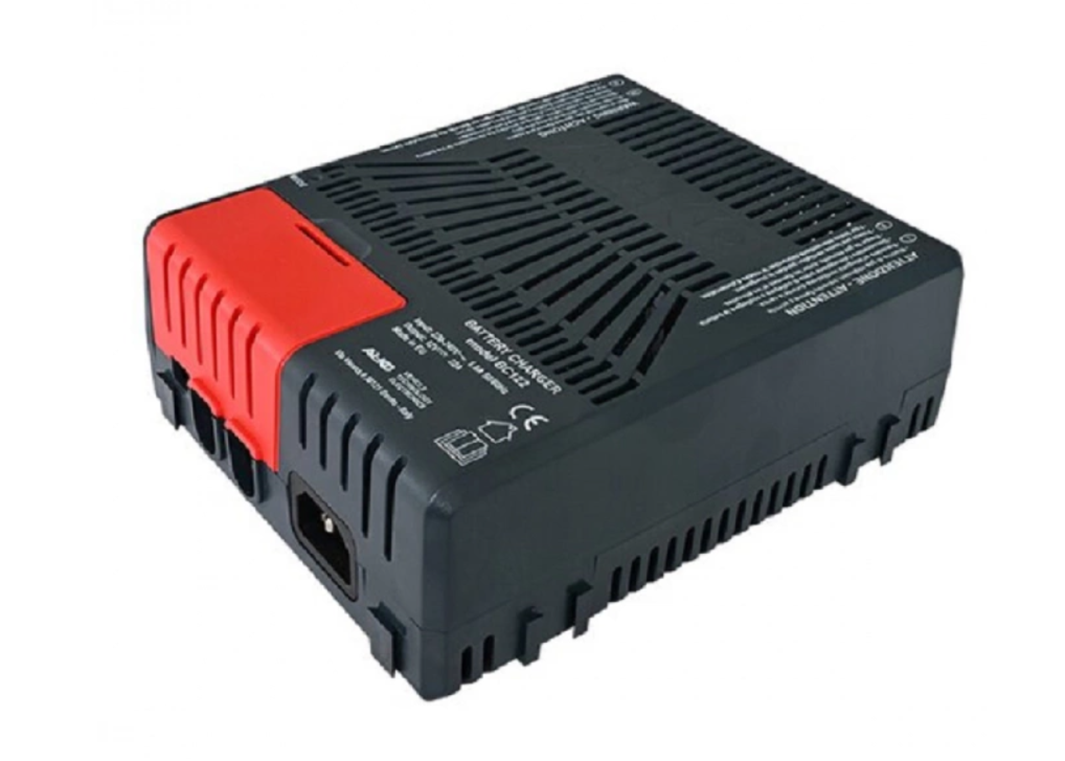

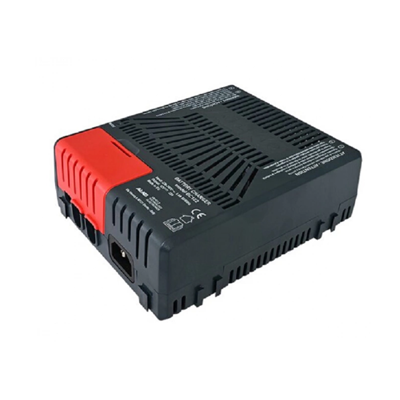

Las baterías deben tener una tensión nominal de 12 V y una capacidad adecuada para la corriente del cargador (comprueba la compatibilidad de la corriente máxima de carga con la ficha técnica de la batería que se vaya a conectar para su uso). El BC122/BC222 también funciona como fuente de alimentación.
Si la batería está presente y el dispositivo se alimenta de la red eléctrica, el BC122/BC222 funciona como cargador de baterías (si se ha seleccionado el algoritmo para baterías de litio, el BC122/BC222 funciona como cargador de baterías incluso si no detecta la batería al encenderse).
Mediante el interruptor DIP, es posible seleccionar el algoritmo de carga según el tipo de batería. Al encenderlo, el LED verde parpadea, indicando qué algoritmo de carga se ha seleccionado mediante el interruptor DIP. El cargador de baterías utiliza una combinación de carga de corriente constante y tensión constante; esto permite reducir significativamente el tiempo de carga y también evita daños en las baterías, incluso si el cargador está conectado permanentemente a la red eléctrica de 230 V.
Cuando se conecta una carga, el cargador suministra inmediatamente la corriente necesaria, evitando que la batería se descargue (esto es así si la corriente de carga es inferior a la corriente máxima que puede suministrar el cargador; de lo contrario, la batería seguirá descargándose con una corriente igual a la diferencia: (ILOAD - IBATTERY CHARGER)
Es posible conectar una sonda de temperatura al cargador de baterías (que se colocará sobre la batería) para adaptar el algoritmo de carga a la temperatura de la batería.
datos técnicos
- tensión nominal 230 V CA ±10 %
- frecuencia 50 Hz + 60 Hz
- potencia máxima 320 W
- fusible de protección 4
datos técnicos de salida
- corriente máxima 22 A continuos
- Protección contra cortocircuitos Sí
- Protección contra sobrecargas Sí
- Protección contra sobretensión de salida Sí
- Protección contra sobrecalentamiento Sí
- Protección contra sobrecalentamiento de la batería Sí
- Protección térmica Sí (con sensor NTC)
- Selector de tipo de batería Interruptor DIP
- Línea de carga IUoU - AGM / GEL / Pb / LiFePO4
- Número de líneas de carga 8
- Señal de presencia de red 12 V (máx. 150 mA)
- Datos técnicos generales
- Eficiencia 93 %
- Temperatura ambiente - 20 ÷ 40 °C
- Ventilador interno ausente
- Índice de protección IP 20
- Conexión a la red eléctrica 3 polos IEC EN60320 C14
- Conexión a la batería Tornillo «M6»
- Dimensiones (mm) 146 x 183 x 65 mm
- Peso <0,8 kg
