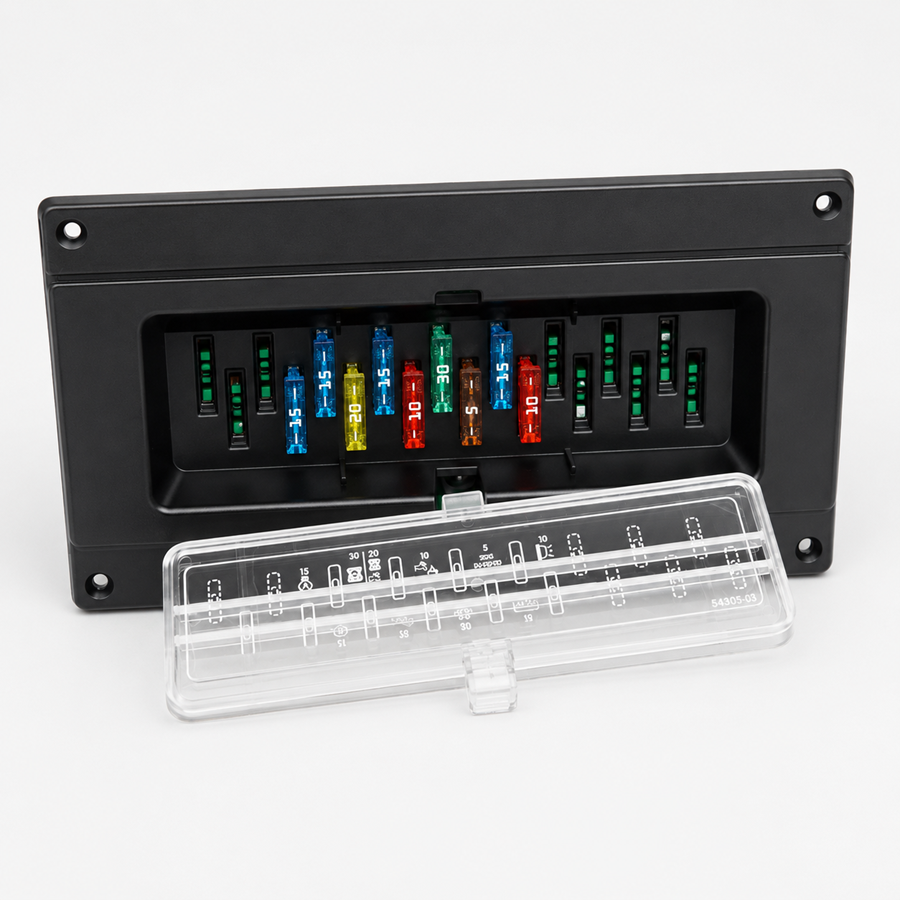

INTERRUPTOR PORTAFUSIBLES RB450-SE – CBE 209255
El RB450-SE es un panel de distribución de 12 V diseñado para la gestión eléctrica de vehículos recreativos. Este módulo trabaja asociado al panel de control CBE PC180-SE, formando parte del sistema de control y distribución de la instalación auxiliar del vehículo.
Su función principal es gestionar la alimentación, protección y distribución de los circuitos de 12 V, así como el control automático de la carga y separación entre la batería motor y la batería de servicios.
El equipo se suministra montado en caja/cuadro eléctrico, preparado para su integración en instalaciones profesionales de autocaravanas, campers y vehículos especiales.
Funciones principales del sistema
- Gestión de carga de la batería motor B1
- Gestión de carga de la batería de servicios B2
- Separador electrónico de baterías
- Control de consumidores dependientes de señal D+
- Distribución y protección mediante fusibles
Carga de batería motor B1
El sistema incorpora un dispositivo electrónico que permite conectar en paralelo la batería motor B1 y la batería de servicios B2 bajo condiciones controladas.
Cuando el sistema detecta presencia de carga y la tensión de la batería de servicios B2 supera los 13,5 V, el dispositivo conecta ambas baterías en paralelo, permitiendo la carga de mantenimiento de la batería motor.
La conexión se interrumpe automáticamente cuando el cargador deja de estar activo o cuando la tensión desciende por debajo de 12,5 V, evitando consumos no deseados o descargas entre baterías.
Carga de batería de servicios B2
La batería de servicios puede recibir carga desde diferentes fuentes, en función de la instalación del vehículo:
- Con alternador: mediante el relé separador, con el motor en marcha.
- Con red exterior de 230 V: a través del cargador de batería instalado en el sistema.
- Con módulo fotovoltaico: mediante regulador solar, si la instalación dispone de panel solar.
Esta gestión permite mantener la batería auxiliar alimentada tanto durante la circulación como en estacionamiento, siempre que exista una fuente de carga disponible.
Separador electrónico de baterías
El RB450-SE incorpora un sistema electrónico de separación de baterías que conecta la batería motor y la batería de servicios únicamente cuando se cumplen las condiciones previstas por la instalación.
El sistema puede activar la conexión en paralelo en los siguientes casos:
- Presencia de señal positiva D+ en el conector correspondiente.
- Presencia de señal + llave FIAT junto con señal negativa D+ FIAT, según configuración específica del vehículo.
Este sistema permite una gestión automática y segura de la carga entre baterías, evitando conexiones permanentes que puedan comprometer la batería motor.
Control de consumidores dependientes de D+
El módulo también controla los relés asociados a consumidores que deben funcionar únicamente bajo determinadas condiciones de marcha o señal D+.
Entre estos consumidores pueden encontrarse:
- Frigorífico a 12 V
- Luz exterior
- Antena eléctrica o sistema de repliegue
- Otros equipos dependientes de señal de motor en marcha
De esta forma, el sistema permite una gestión coordinada de los equipos auxiliares, mejorando la seguridad eléctrica y evitando consumos inadecuados durante el estacionamiento.
Aplicación
Producto indicado para instalaciones eléctricas de 12 V en vehículos recreativos, especialmente en sistemas que incorporan panel de control CBE PC180-SE y requieren distribución protegida, separación de baterías y control automático de carga.
